Produkt Highlights
- Direkt-Teilapparat
- Geeignet zur vertikalen und horizontalen Montage
- Verwendbar für An- und Ausfräsungen
- Zentrische Mittelbohrung

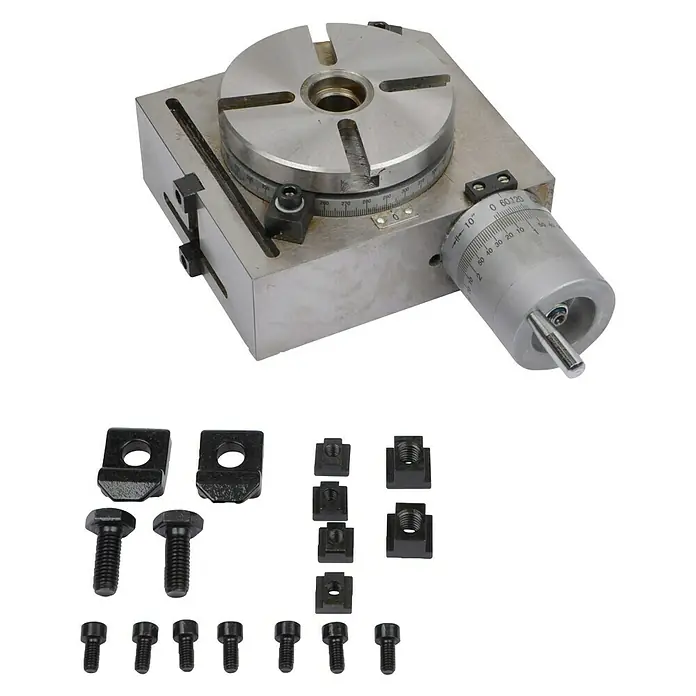

Der Teileapparat T100 von Rotwerk ist ein Hilfsmittel zur vertikalen und horizontalen Montage. Der Teileapparat kommt zum Einsatz wenn am Werkstück An- oder Auffräsungen vorgenommen werden müssen. Er ist ideal für den Einsatz bei Kreisen, Kreisnuten, Zahnrädern und Keilwellen. Der Teileapparat eignet sich für Fräsmaschinen und andere Maschinen mit Maschinentischen ab 100 mm Breite mit 8 mm T-Nuten. Der Teileapparat ø 100 mm hat ein Übersetzungsverhältnis von 1:72, einen Schneckentrieb mit Direkteinteilung 360°/1° und eine Teilung von 2“ je Teilstrich und Teilung mit Nonius 10“. Bei horizontaler Montage erreicht der Teileapparat eine Höhe von 73mm. Die Spitzenhöhe beträgt 68 mm im Zentrum bei vertikaler Montage.
Lieferumfang
Teileapparat, Befestigungsmaterial
